[arduino] [android] 아두이노 & 안드로이드 체온계 만들기



​

​

​

코로나바이러스 때문에 체온계를 사려했는데... 생각보다 너무 비싸다ㅠ

​

​

​

​

​

​

​

​

​

​

흙수저답게 만들어 쓰기로 했다...!

​

---

준비물

이건 산 것들 (mlx90614온도센서, hc06블루투스, 배터리 등)

​

아두이노는 집에 굴러댕기는 거 썼음

​

부품들

---

부품 조립

​

<HC-06>

VCC - 5V

GND - GND

TX - D2

RX - D3

​

<mlx90614>

VCC - 5V

GND - GND

SDA - A5

SCL - A4

(SDA가 먼저나온다고 A4 아님!!)

​

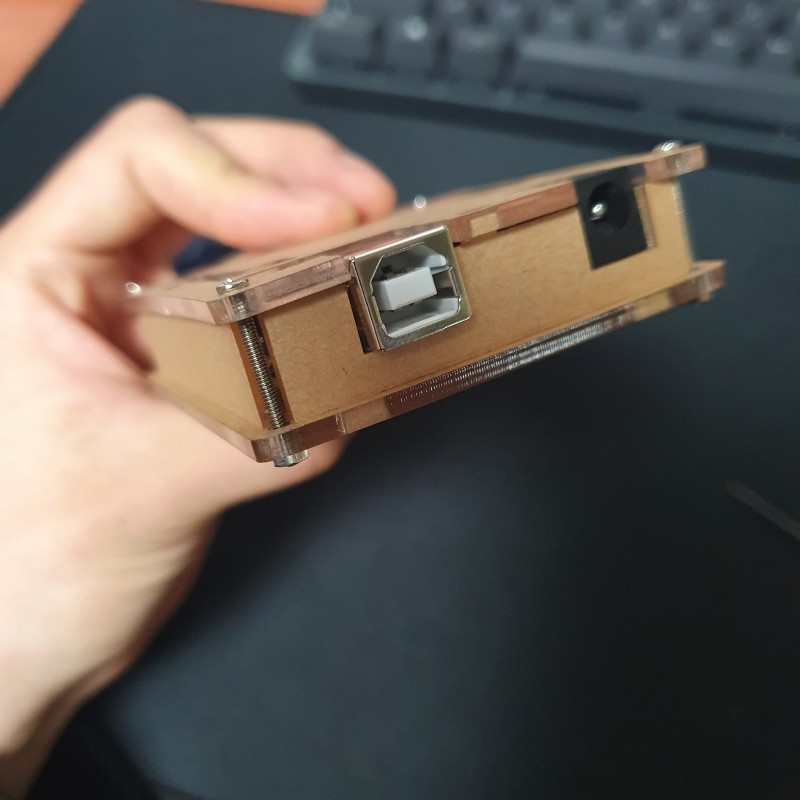

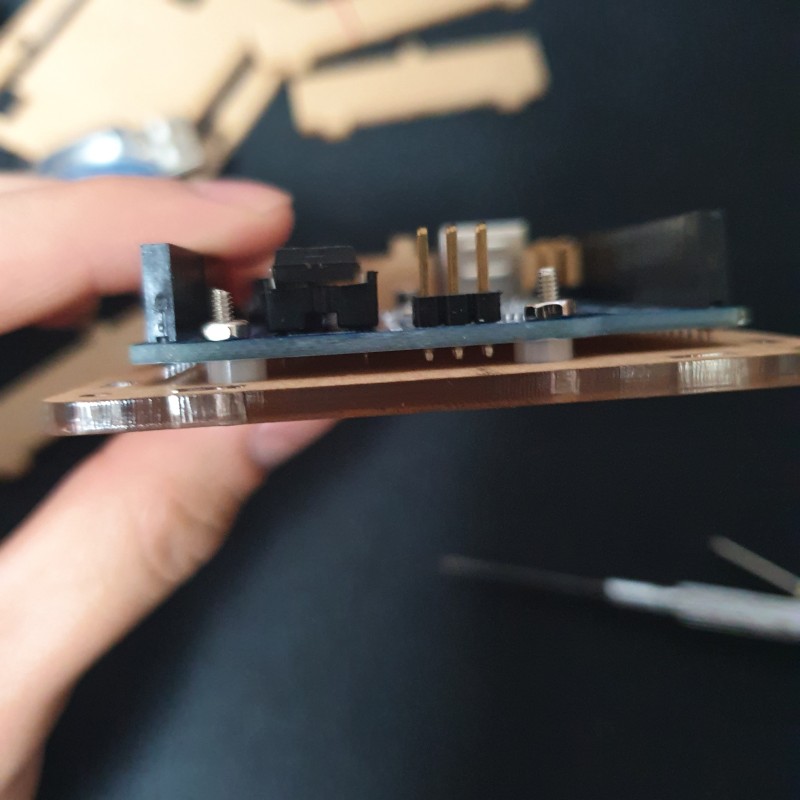

아크릴 케이스 나사 방향이 은근 헷갈림



흙-수저는 인두기 따윈 없지



주륵



완성!



---

코딩

* 아두이노

#include <Wire.h>
#include <Adafruit_MLX90614.h>
#include <SoftwareSerial.h> // 블루투스

#define BT_RXD 8 //블루투스 핀
#define BT_TXD 7
SoftwareSerial bluetooth(BT_RXD, BT_TXD); //블루투스
Adafruit_MLX90614 mlx = Adafruit_MLX90614(); //비접촉식온도센서

unsigned long time_previous, time_current;

void setup() {
    Serial.begin(9600);
    bluetooth.begin(9600);
    mlx.begin();
    time_previous = millis();
}

void loop() {
    time_current = millis();

    int temp = mlx.readObjectTempC();

    if (time_current - time_previous >= 1000) { //1초마다
        bluetooth.println(temp); //블루투스 -> 앱 값 전달
        if (bluetooth.available()) {
            Serial.write(bluetooth.read());
        }
    }

    if (Serial.available()) {
        bluetooth.write(Serial.read());
    }

}

​

* 앱

​

블루투스는 bluthoothSSPLibrary를 사용하였다. 관련해서 다른 블로거분께서 자세히 설명해주셨다.

(링크 ; https://blog.codejun.space/13) (여기서 참고 해썽요)

아두이노, 안드로이드 블루투스 통신하기

사실상 이 부분만 고치면 된다.

bt.setOnDataReceivedListener(new BluetoothSPP.OnDataReceivedListener() { //데이터 수신
            TextView temp = findViewById(R.id.temp);

            public void onDataReceived(byte[] data, String message) {
                temp.setText("체온: " + message + "'C");
            }
        });

블루투스 -> hc-06 연결 (비밀번호 1234) -> 앱 -> 연결버튼 -> hc - 06 -> 연결됐다고 토스트뜸 -> 끝

​

연결버튼을 한번 더 누르면 연결 해제된다. (블루투스 모듈이 깜빡깜빡 빛나는 상태가 됨)

​

​

전체 코드: https://github.com/Jinyeob/MyThermometer.git

Jinyeob/MyThermometer

빨리 코로나바이러스가 다 없어졌으면 좋겠다!!!!!!!!!!!!!!!!!!!!!!!
